Gli inserti filettati elicoidali consentono l’integrazione di metalli più leggeri e morbidi in componenti soggetti a usura, corrosione e altri fattori. Questo si traduce in un miglioramento dell’efficienza del carburante e in una riduzione dei costi per i progetti di ingegneria.
Esistono diverse soluzioni di inserti filettati elicoidali, ognuna delle quali offre specifiche resistenze, resistenza al taglio e si adatta a diverse dimensioni/lunghezze. È fondamentale comprendere l’importanza degli inserti filettati elicoidali in relazione alla propria applicazione per scegliere il tipo perfetto per il proprio progetto.
In questa guida, esploriamo le variabili specifiche che influenzano la scelta degli inserti filettati elicoidali e come scegliere quello perfetto per il proprio progetto.
Comprendere le variabili relative agli inserti filettati elicoidali
Il primo passo per trovare l’inserto filettato elicoidale perfetto per il proprio progetto è avere una comprensione completa dei requisiti dell’applicazione. Questo significa esaminare attentamente ogni aspetto che influenza le prestazioni, la durabilità e la selezione dei diversi tipi di inserti filettati elicoidali.
Inizia con l’applicazione
L’applicazione specifica può avere un impatto significativo sulla scelta dell’inserto filettato elicoidale. Ad esempio, i progetti aerospaziali richiedono una significativa resistenza alla corrosione e durabilità per funzionare in giunti meccanici esterni. D’altra parte, i componenti interni del motore nei progetti automobilistici devono funzionare in modo affidabile in un’ampia gamma di temperature operative. In breve, è necessario avere una chiara comprensione di ciò di cui ha bisogno la propria applicazione e delle condizioni a cui è esposta.
Poi approfondisci le variabili specifiche
- Materiale di base – La durezza e la durabilità del materiale di base giocano un ruolo importante nella scelta dell’inserto filettato elicoidale. Se un materiale è più morbido dell’altro, è ancora più importante trovare un inserto filettato che si adatti e distribuisca il carico nel modo più uniforme possibile.
- Condizioni – È necessario avere una chiara comprensione delle condizioni a cui saranno esposti il giunto, il materiale di base e l’applicazione nel suo complesso. Che si tratti di corrosione, temperature elevate o usura, è necessario sapere da cosa si ha bisogno di protezione.
- Standard – A seconda della propria applicazione specifica, sarà necessario rispettare una serie di standard. Questo include inserti filettati elicoidali che devono essere conformi a standard militari, aerospaziali e commerciali. Bisogna solo sapere quale si applica al proprio progetto.
Comprendere i diversi tipi di inserti filettati elicoidali per adattarli al proprio design
Una volta che si ha una chiara comprensione delle esigenze relative ai giunti, è necessario esaminare i diversi tipi di inserti filettati elicoidali disponibili. Questi sono disponibili in una gamma di tipi, composizioni di materiali, finiture e lunghezze. La chiave è conoscere le specificità di ciascuno in modo da arrivare a una soluzione ottimale per il giunto che fornisca le caratteristiche necessarie al proprio design.
Con o senza codolo
Gli inserti filettati elicoidali con codolo seguono il design tradizionale di un codolo che si rompe una volta raggiunta l’installazione ottimale. Questo è un modo chiaro e semplice per garantire che i giunti abbiano una resistenza al taglio ottimale, ma richiede un processo di recupero del codolo per rimuovere i detriti estranei (FOD) che possono causare problemi in futuro.
Gli inserti filettati elicoidali senza codolo eliminano il processo di recupero del codolo, come suggerisce il nome, rimuovendo il codolo. Con un design a intaglio bidirezionale unico e utensili specializzati, è possibile installare e rimuovere rapidamente e facilmente gli inserti senza codolo senza la necessità di recuperare FOD. Di conseguenza, è possibile accelerare il ciclo di progettazione e la manutenzione grazie al loro semplice processo di rimozione.
Composizione del materiale
Dopo aver stabilito le condizioni che la propria applicazione dovrà affrontare, il passo successivo è decidere su una composizione specifica del materiale. Questi sono ciò che fornisce agli inserti filettati elicoidali resistenze specifiche per migliorare le prestazioni dei giunti e garantire la funzionalità a lungo termine.
- Acciaio inossidabile 304 – La composizione di materiale più comune che funge da base per resistenza, resistenza alla corrosione e capacità termica. Fornisce una protezione decente per ciascuna di queste condizioni, ma non è adatta per condizioni estreme.
- Bronzo fosforoso – Resistenza alla corrosione migliorata. Adatto per applicazioni con acqua salata e altamente corrosive per mantenere la resistenza nel tempo.
- Inconel-X750 – Progettato per ambienti ad alte temperature. Può mantenere la resistenza e resistere alla deformazione a temperature fino a 1.000° F.
- Nitronic 60 – Fornisce una resistenza migliorata all’usura, all’affaticamento e al grippaggio, oltre a una maggiore resistenza termica. Adatto per applicazioni con materiali di base più morbidi.
Finitura superficiale
Successivamente alla composizione del materiale, c’è la finitura superficiale degli inserti filettati elicoidali. Queste forniscono ulteriori caratteristiche protettive per adattarsi alle applicazioni che affrontano una serie di condizioni difficili. Combinando composizioni e finiture degli inserti filettati elicoidali, si può essere certi delle prestazioni e dell’affidabilità a lungo termine dei propri giunti.
- Cadmio – Fornisce una protezione aggiuntiva contro la corrosione e contro il grippaggio riducendo il coefficiente di attrito tra l’inserto e il bullone.
- Argento – Fornisce lubrificazione ad alte temperature per mantenere le prestazioni dei componenti interni.
- Identificatore di colore – Inserti colorati utilizzando inchiostro come identificatore. Beneficia applicazioni specifiche e semplifica la manutenzione.
Dimensioni (lunghezza e dimensione del foro)
Distinguere la giusta dimensione e lunghezza dell’inserto filettato elicoidale è fondamentale per bilanciare la resistenza alla trazione del bullone con la resistenza al taglio del materiale di base. Il bullone deve impegnare l’intera lunghezza dell’inserto per ottenere la massima resistenza dell’assemblaggio. Questo è particolarmente importante per i materiali di base più morbidi, poiché qualsiasi concentrazione di tensione può portare a diverse forme di usura.

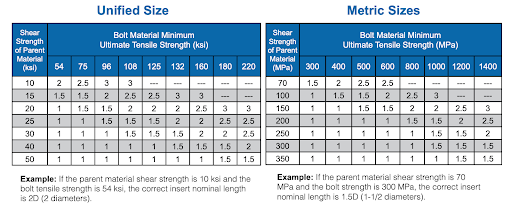

Esistono cinque lunghezze nominali per gli inserti filettati elicoidali, con esempi di lunghezze e dimensioni appropriate per diverse resistenze alla trazione.
Abbina le esigenze del tuo design alle giuste caratteristiche degli inserti filettati elicoidali
Con una comprensione delle variabili della propria applicazione e delle diverse caratteristiche degli inserti filettati elicoidali, si dispone delle conoscenze per scegliere la soluzione perfetta per il proprio progetto. Selezionando il tipo, la composizione del materiale, la finitura superficiale e la dimensione/lunghezza giusti, è possibile integrare componenti specifici (materiali di base leggeri, ecc.) e migliorare i propri design.
Integra l’inserto filettato elicoidale perfetto che è pienamente conforme con KATO® Advanex
Può sembrare scoraggiante cercare di capire le variabili specifiche legate agli inserti filettati elicoidali. Ma con una comprensione della propria applicazione e delle caratteristiche di questi inserti, è possibile arrivare facilmente alla soluzione perfetta.
Offriamo una vasta gamma di inserti filettati elicoidali KATO® Advanex con codolo e senza codolo in diverse composizioni, finiture e dimensioni. Ciascuno dei nostri inserti e strumenti è pienamente conforme agli standard e alle specifiche militari, aerospaziali e commerciali. Tutto ciò che devi fare è trovare quello giusto per te, cosa che il nostro team di specialisti può aiutarti a fare.
Per saperne di più sui nostri prodotti o per ottenere ulteriori informazioni sui prezzi, contatta un membro del nostro team oggi stesso.
