Lame GMO – Esempi di codifica
Le lame standard hanno una inclinazione di 45° e lavorano solo in trazione, le lame form B lavorano in spinta e trazione, entrambe le tipologie sono fornibili in configurazione W25 con 25° di inclinazione per sbavare in intersezioni di fori a curvatura elevata.
|
Solo trazione 45° |
GMO-S.. A.. |
es. GMO-S23A45 |
|
Spinta + Trazione 45° |
GMO-S.. BA.. |
es. GMO-S23BA5 |
|
Solo trazione 25° |
GMO-S.. A.. W25 |
es. GMO-S23A5W25 |
|
Spinta + Trazione 25° |
GMO-S.. BA.. W25 |
es. GMO-S23BA5W25 |

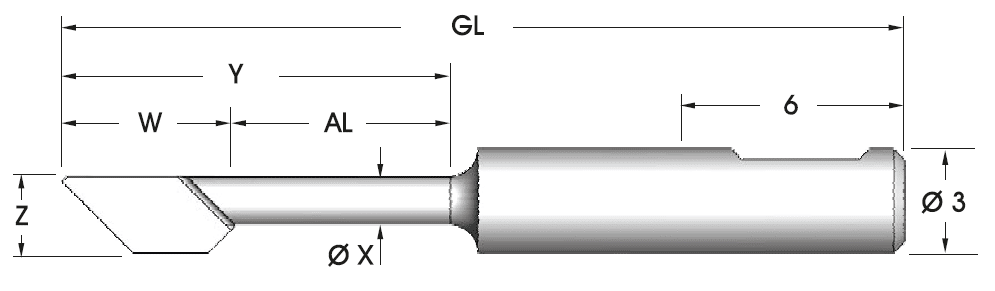

LAMA GMO
| Lama GMO |
Diametro Foro [mm] |
Profondità Foro [mm] |
AL | GL | W | X | Y | Z | |
| GMO S08 A2 | 0,8 – 1,0 | 2,0 |  |
2 | 22,0 | 1,40 | 0,5 | 3,40 | 0,75 |
| GMO S08 A3 | 0,8 – 1,0 | 3,0 |  |
3 | 22,0 | 1,40 | 0,5 | 4,40 | 0,75 |
| GMO S10 A3 | 1,0 – 1,2 | 3,0 |  |
3 | 22,0 | 2,00 | 0,65 | 5,00 | 0,95 |
| GMO S10 A4 | 1,0 – 1,2 | 4,0 |  |
4 | 22,0 | 2,00 | 0,65 | 6,00 | 0,95 |
| GMO S12 A3 | 1,2 – 1,5 | 3,0 |  |
3 | 22,0 | 2,65 | 0,70 | 5,65 | 1,10 |
| GMO S12 A4 | 1,2 – 1,5 | 4,0 |  |
4 | 22,0 | 2,65 | 0,70 | 6,65 | 1,10 |
| GMO S12 A5 | 1,2 – 1,5 | 5,0 |  |
5 | 22,0 | 2,65 | 0,70 | 7,65 | 1,10 |
| GMO S15 A4 | 1,5 – 2,0 | 4 |  |
4 | 22,0 | 3,10 | 1,00 | 7,10 | 1,40 |
| GMO S15 A5 | 1,5 – 2,0 | 5 |  |
5 | 22,0 | 3,10 | 1,00 | 8,10 | 1,40 |
| GMO S15 A6 | 1,5 – 2,0 | 6 |  |
6 | 22,0 | 3,10 | 1,00 | 9,10 | 1,40 |
| GMO S15 A7 | 1,5 – 2,0 | 7 |  |
7 | 22,0 | 3,10 | 1,00 | 10,10 | 1,40 |
| GMO S20 A5 | 2,0 – 2,5 | 5 |  |
5 | 22,0 | 3,80 | 1,40 | 8,80 | 1,90 |
| GMO S20 A6 | 2,0 – 2,5 | 6 |  |
6 | 22,0 | 3,80 | 1,40 | 9,80 | 1,90 |
| GMO S20 A7 | 2,0 – 2,5 | 7 |  |
7 | 22,0 | 3,80 | 1,40 | 10,80 | 1,90 |
| GMO S20 A8 | 2,0 – 2,5 | 8 |  |
8 | 22,0 | 3,80 | 1,40 | 11,80 | 1,90 |
| GMO S20 A10 | 2,0 – 2,5 | 10 |  |
10 | 22,0 | 3,80 | 1,40 | 13,80 | 1,90 |
| GMO S20 A12 | 2,0 – 2,5 | 12 |  |
12 | 22,0 | 3,80 | 1,40 | 15,80 | 1,90 |
| GMO S23 A5 | 2,3 – 7,5 | 5 |  |
5 | 24,3 | 5,00 | 1,40 | 10,00 | 2,20 |
| GMO S23 A6 | 2,3 – 7,5 | 6 |  |
6 | 24,3 | 5,00 | 1,40 | 11,00 | 2,20 |
| GMO S23 A7 | 2,3 – 7,5 | 7 |  |
7 | 24,3 | 5,00 | 1,40 | 12,00 | 2,20 |
| GMO S23 A8 | 2,3 – 7,5 | 8 | |
8 | 24,3 | 5,00 | 1,40 | 13,00 | 2,20 |
| GMO S23 A10 | 2,3 – 7,5 | 10 |  |
10 | 24,3 | 5,00 | 1,40 | 15,00 | 2,20 |
| GMO S23 A12 | 2,3 – 7,5 | 12 |  |
12 | 24,3 | 5,00 | 1,40 | 17,00 | 2,20 |
| GMO S40 A17 | 4,0 – 14,0 | 17 |  |
17 | 29,0 | 5,90 | 3,00 | 22,90 | 3,90 |
| GMO S40 A25 | 4,0 – 14,0 | 25 |  |
25 | 37,0 | 5,90 | 3,00 | 30,90 | 3,90 |
