Installazione inserti filettati con chiavette
Posa Inserti con Chiavette
| INSTALLAZIONE | RIMOZIONE | |||
 |

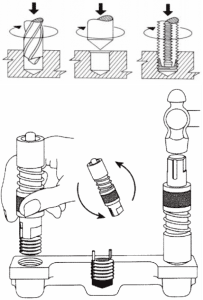

Forare con una punta standard e svasare a 82°-100° con uno svasatore standard
|
 |
Forare con una punta standard per rimuovere il materiale che tiene in posizione le chiavette di ancoraggio (consultare le tabelle del catalogo per il diametro della punta) | |
 |
Maschiare con un maschio standard |  |
Flettere le chiavette all’interno e romperle | |
 |
Avvitare l’inserto a mano o con il suo attrezzo di posa (l’inserto va automaticamente a battuta alla corretta profondità di installazione) |  |
Svitare l’inserto con un attrezzo per l’estrazione | |
 |
Tramite l’attrezzo di posa piantare nel materiale le chiavette di ancoraggio utilizzando un martello o una pressa |  |
Avvitare un nuovo inserto esattamente uguale a quello rimosso e piantare le chiavette in corrispondenza delle impronte delle precedenti |
| Cod. Attrezzo | Cod. Inserto | Cod. Attrezzo | Cod. Inserto |
| KTTW-2.5 | KNCM2.5×0.45_IN | KTHD-M4 | KNHM4x0.7_IN |
| KTTW-3 | KNCM3x0.5_IN | KTHD-M5 | KNHM5x0.8_IN |
| KTTW-4 | KNCM4x0.7_IN | KTHD-M6 | KNHM6x1.0_IN |
| KTTW-5 | KNM5x0.8_IN | KTHD-M8 | KNHM8x1.25_IN |
| KTTW-6 | KNM6x1_IN | KTHD-M10 | KNHM10x1.5_IN |
| KTTW-8 | KNM8x1.25_IN | KTHD-M12 | KNHM12x1.75_IN |
| KTTW-10 | KNM10x1.5_IN | KTHD-M14 | KNHM14x2.0_IN |
| KTTW-12 | KNM12x1.75_IN | KTHD-M16 | KNHM16x2.0_IN |
Attrezzi per passi fini a richiesta
|
Cod. Attrezzo |
Cod. Inserto |
Cod. Attrezzo |
Cod. Inserto |
|
KTTW-04 |
KNCA0440_IN |
KTHD-0832 |
KNH0832_IN |
|
KTTW-06 |
KNC0632_IN |
KTHD-1024 |
KNH1024_IN |
|
KTTW-08 |
KNCA0832_IN |
KTHD-1032 |
KNH1032_IN |
|
KTTW-1024 |
KN1024_IN |
KTHD-420 |
KNH420_IN |
|
KTTW-1032 |
KN1032_IN |
KTHD-428 |
KNH428_IN |
|
KTTW-420 |
KN420_IN |
KTHD-518 |
KNH518_IN |
|
KTTW-428 |
KN428_IN |
KTHD-524 |
KNH524_IN |
|
KTTW-518 |
KN518_IN |
KTHD-616 |
KNH616_IN |
|
KTTW-524 |
KN524_IN |
KTHD-624 |
KNH624_IN |
|
KTTW-616 |
KN616_IN |
KTHD-714 |
KNH714_IN |
|
KTTW-624 |
KN624_IN |
KTHD-720 |
KNH720_IN |
|
KTTW-714 |
KN714_IN |
KTHD-813 |
KNH813_IN |
|
KTTW-720 |
KN720_IN |
KTHD-820 |
KNH820_IN |
|
KTTW-813 |
KN813_IN |
|
|
|
KTTW-820 |
KN820_IN |
|
|
